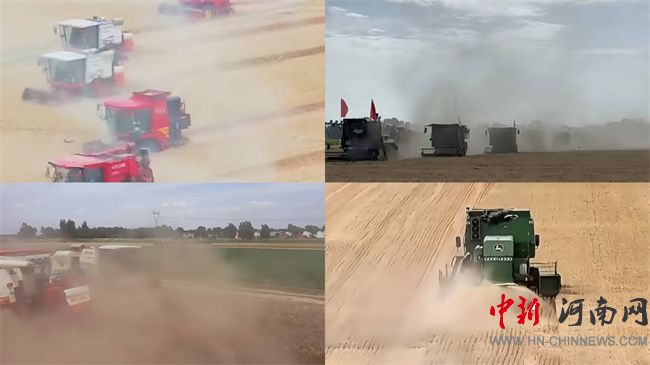

圖1 機械收割塵土漫天飛揚
面對這一問題，傳統抑塵技術陷入“高成本低效能”困境。人工移動式噴霧降塵原理簡單，但會使秸稈潮濕、脫粒受阻，間接致糧食減產約20%;噴淋降塵裝置耗水耗電，在缺水地區難推廣，還會增加機收損失;布袋除塵裝置阻力大、易堵塞，清灰受限，高溫潮濕田間維護成本高;靜電除塵技術能過濾粉塵，但有火災隱患。更棘手的是，未加裝有效抑塵裝置的收割機排雜口煙塵擴散，難實現“揚塵不出田”，且傳統監測設備難精準檢測煙塵，數據失真突出，致使揚塵污染治理缺乏科學依據。
科技興農筑根基 科教融匯育新才
河南職業技術學院依托河南省智能網聯新能源汽車安全檢測工程技術研究中心、河南省集成電路載板高精度柔線檢測工程技術研究中心兩大科研平臺支撐，成功研發小麥抑塵設備。指導老師貫徹將科研成果轉化成教學成果的理念，帶領以秦俊杰為首的電氣自動化專業學生以“實戰迭代”為路徑，全程參與設備完善升級與項目推進，構建起“科研筑基、教學賦能、學生攻堅”的良性閉環。
圖2

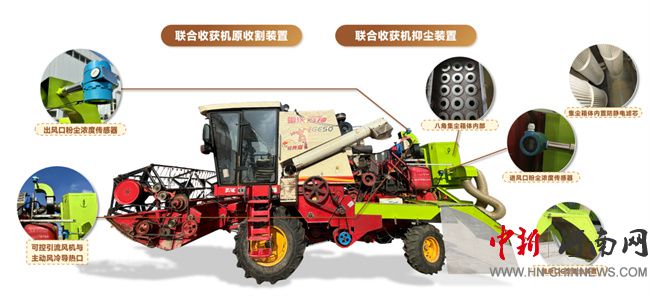

團隊立足電氣自動化技術核心優勢，創新設計出由“粉塵濃度傳感器、引流風機、主動風冷導熱口、C型排雜罩、集塵箱體”構成的抑塵系統。
圖3
小麥抑塵設備核心工作邏輯清晰高效：引流風機通過改變氣流方向?qū)崿F(xiàn)雙向作用——正向運轉時，氣流向上形成強勁吸力，帶動雜物與粉塵同步上升;此時，C型排雜口與防靜電濾芯組成的二級過濾機制精準發力：排雜口先一步攔截較大秸稈等雜物，防靜電濾芯再深度過濾細粉塵，雙重凈化后的粉塵則借助小麥聯合收獲機的震動與向下氣流，順暢落入集塵箱體完成收集。利用粉塵傳感器實現粉塵數據的可視化，精準采集數據。
圖4
該創新抑塵系統設計獨特且應用效果顯著：經具備 CMA資質的第三方檢測機構權威驗證，可使作業區域揚塵降低 49.92%、揚塵出田降低 70.53%，有效遏制粉塵擴散，既改善操作環境、減少健康危害，又提高小麥聯合收獲機效率，為農業領域“藍天保衛戰”提供扎實技術支撐。團隊正聯合農業企業、農機合作社推廣，依實際反饋優化系統以適配不同作業環境;在科教融匯中，成員既習得專業技能，也培養創新實踐能力，深悟科技興農意義，堅定相關決心，助力鄉村振興之路越走越寬。
攻堅研發全歷程，創新迭代鑄就高效抑塵裝備
從田間痛點到技術突破，河南職業技術學院電氣自動化專業團隊以“問題溯源—技術攻關—仿真驗證—迭代優化”四階研發路徑，鑄就高效抑塵裝備，用青春智慧破解農業揚塵治理難題。
問題發現：田間調研錨定方向
團隊通過走訪鄭州周邊5縣區麥田(如圖4)，跟機記錄300余小時作業數據，發現82%的揚塵源自收割機側排雜口“高速拋灑”，且傳統設備普遍存在“抑塵效果差、維護成本高、安全隱患大”三大問題。結合國家《農業農村減排固碳實施方案》和河南省《小麥機械化收獲揚塵污染防治技術規范》中“20米外無明顯揚塵擴散”的要求，團隊確立“安全高效、節能適配”的研發目標。
圖5 團隊通過走訪鄭州周邊5縣區麥田
設備研發：核心創新破局關鍵
聚焦四大技術難題，團隊逐一攻堅：針對排雜口揚塵難控，基于CFD-DPM流體力學仿真，設計出半包裹C型集塵罩，通過壓低揚塵高度實現一級過濾;為解決濾芯堵塞，研發“聚酯纖維+亞微米超細纖維”復合防靜電濾芯，以3×5網格布局提升過濾效率，自清潔率達75%;針對油箱高溫隱患，創新主動風冷散熱技術，利用潔凈氣流直吹油箱降溫，同時通過風機反向運行實現濾芯自清潔;為破解監測數據失真，構建“無人機+地面APP+PC端”實時監測系統，實現PM10濃度動態可視化。經具有CMA資質的第三方檢測機構驗證和田間試驗，裝備作業區域揚塵降低49.92%，揚塵出田降低70.53%，遠超預期目標。此時，團隊已申請6項專利，成立智能、機械、農機交叉學科團隊，核心技術形成壁壘。

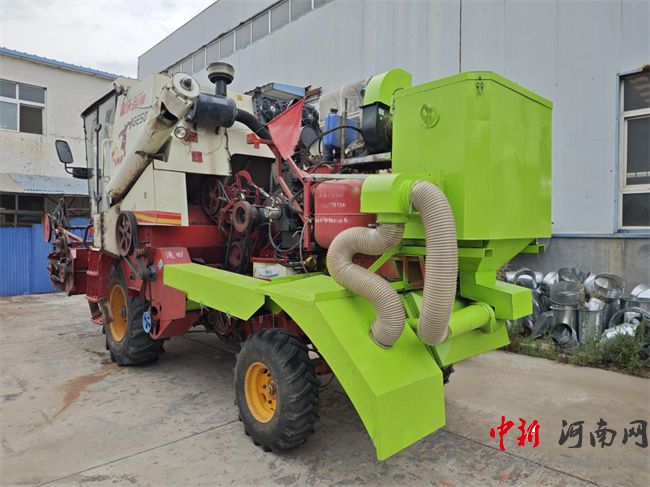

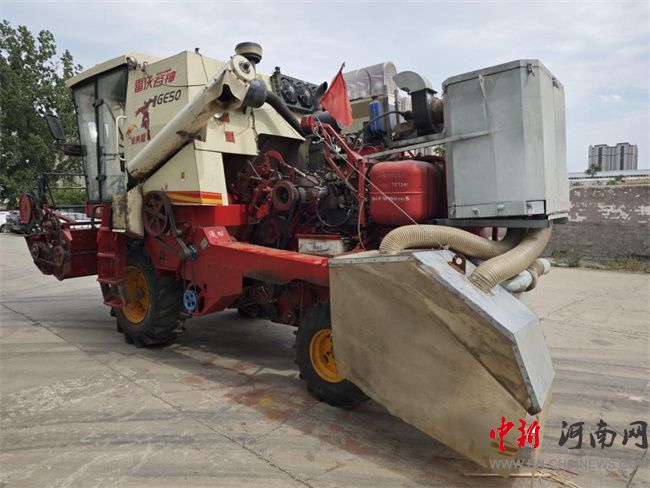

圖6 第一代設備

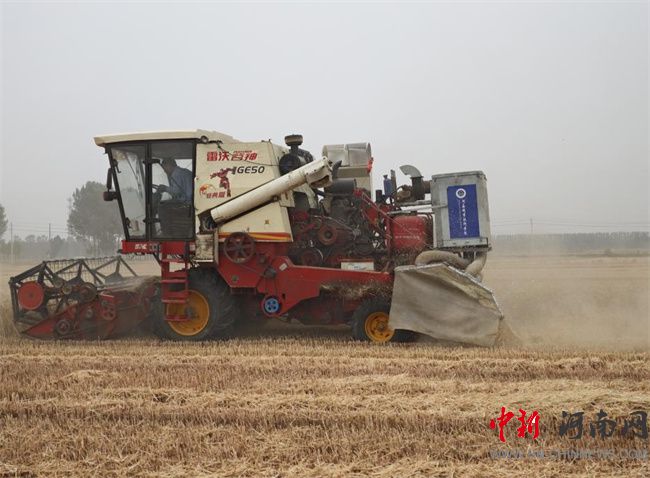

圖7 第一代設備田間試驗
設備迭代：設備輕量化、數據可視化、監測智能化
智能化：在C型排雜口處加裝粉塵濃度傳感器、農機作業揚塵動態控制管理平臺，實現排雜口處粉塵濃度實時監測，實現數據可視化。
數據化：在駕駛室加裝粉塵濃度傳感器數據傳輸終端。
輕量化：進風口由原本的八角集塵箱體底部開口改為側開口，減少連接軟管長度，使設備更加輕量化，安裝更便捷。

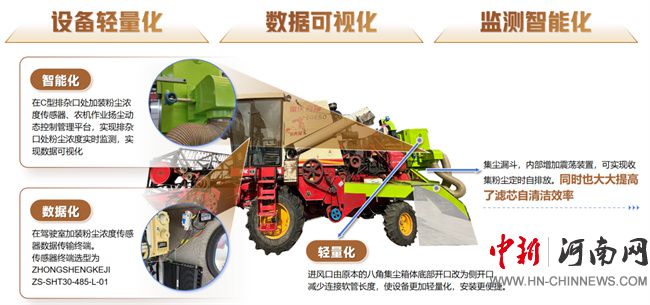

圖8 設備迭代方案
圖9 第二代設備
項目落地：成果轉化惠及田間
團隊與鄭州樸華科技有限公司、鄭州中聯收獲機械有限公司協作推進技術轉化，通過輕量化設計、模塊化改造，使設備適配多種機型。在登封、新鄭等5縣區的611畝麥田推廣中，農機手反饋“視野清晰了，呼吸順暢了”，鄭州中聯收獲機械有限公司評價對本設備做出評價意見：“該設備具有防靜電、自清潔、易裝配等優點，具有重大推廣價值”。
圖10 團隊成員到鄭州中聯收獲機械有限公司進行匯報
從田間調研的“滿身塵”到實驗室的“千次試”，再到地頭的“麥浪清”，四階創新迭代讓高效抑塵裝備從圖紙走向田野，為農業綠色轉型注入“青春動能”。

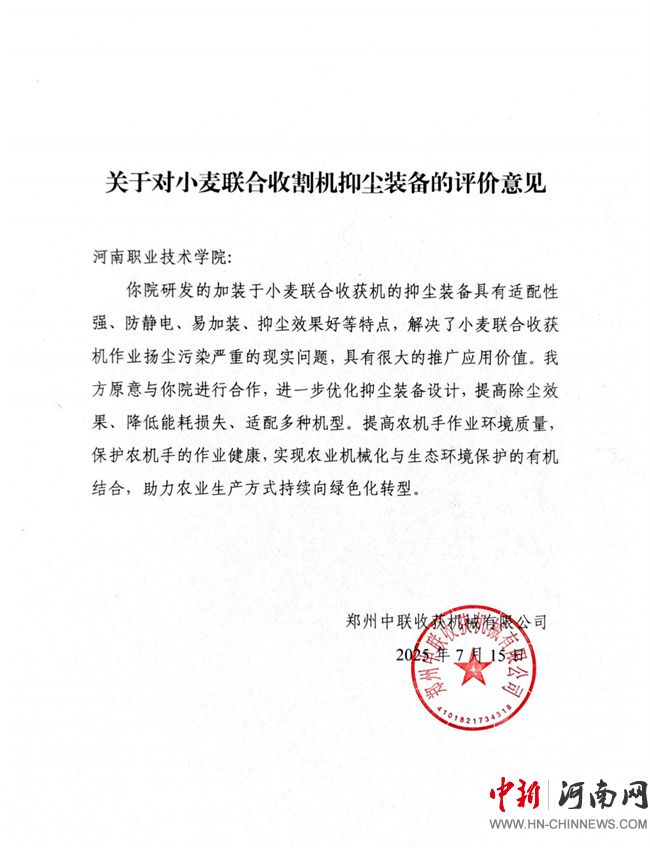

圖11 鄭州中聯收獲機械有限公司《關于對小麥聯合收割機抑塵裝備的評價意見》
服務鄉村振興，科技成果轉化見實效
團隊積極響應國家《“十四五” 推進農業農村現代化規劃》和《大氣污染防治行動計劃》，聚焦農業面源污染防治，推動科技成果從“實驗室”走向“田間地頭”。目前，該設備已在鄭州周邊開封、新鄭、滎陽、鞏義、中牟5縣區推廣應用，累計推廣面積達611畝，獲農機手和農戶一致好評：

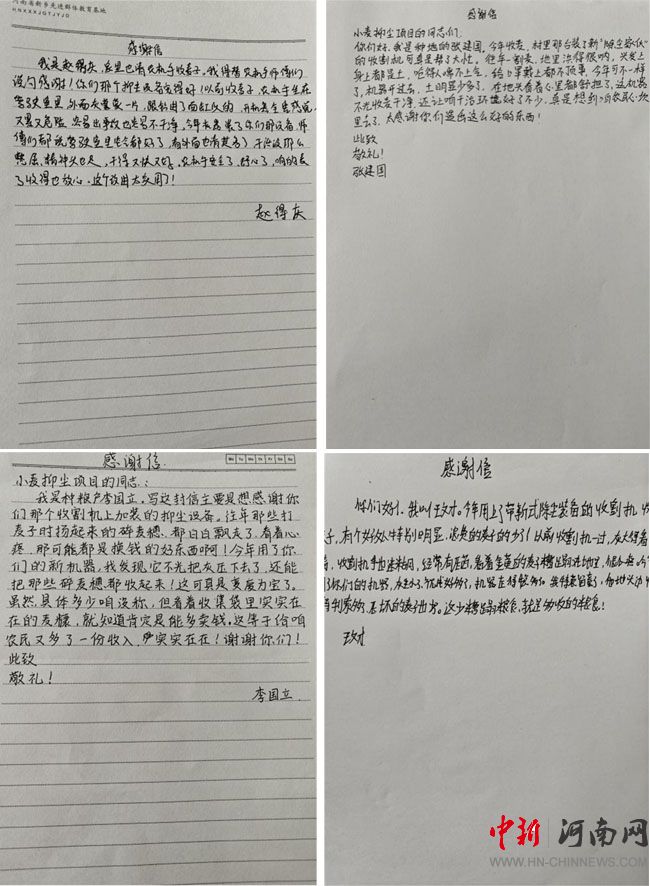

圖12 農民手寫感謝信
同時，團隊還注重對農戶的技術培訓和指導，確保他們能夠熟練掌握設備的操作和維護技能。定期組織技術人員深入田間地頭，為農戶提供現場技術支持和解決方案。
糧食作物協同創新中心主任，兼任農業部小麥專家指導組副組長的郭天財教授，對該設備給予了高度支持與推薦。
圖13 團隊成員到鄭州中聯收獲機械有限公司進行匯報

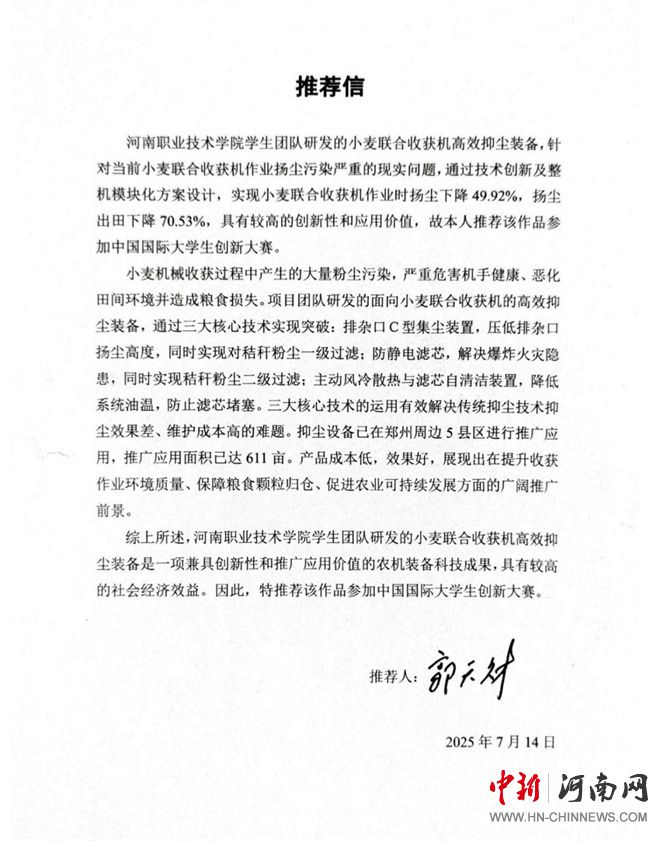

圖14 郭天財推薦信

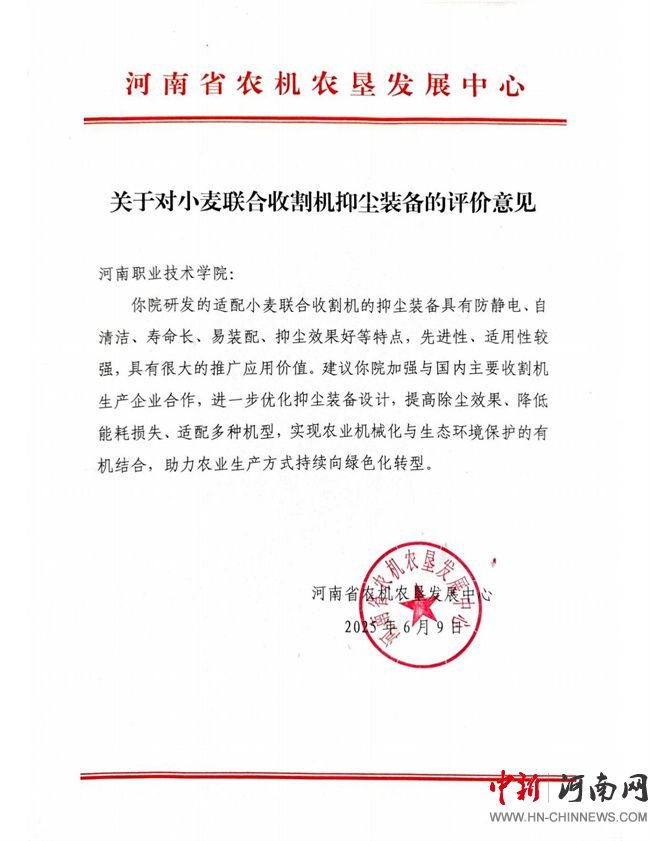

河南省農機農墾發展中心出具相關評價：
更值得一提的是，該項目在指導老師的優秀帶領下已經在河南省第十七屆“挑戰杯”大學生課外學術科技作品競賽中取得優異成績并一路沖進國賽。
青年匠心筑夢，職教創新正當時
學生充分發揮在專業學習中練就的核心能力：動手實踐能力突出，深諳控制原理，熟練掌握 PLC 編程技術，始終渴望將所學轉化為解決實際問題的力量。當前，我國正加快構建綠色低碳循環發展的農業經濟體系，河南職業技術學院學子以實際行動響應國家戰略，用電氣自動化技術為傳統農機‘賦能’，為農業綠色發展‘減負’，彰顯青年服務‘三農’、建設美麗中國的責任與擔當。
未來，團隊將持續完善系統智能化水平，優化控制算法，探索物聯網遠程監控與大數據分析功能，推動設備向‘智慧農業環保裝備’邁進，力爭更廣范圍推廣應用，讓科技點亮田野，為建設宜居宜業和美鄉村貢獻更多‘河南職院力量’。（河南職業技術學院供稿）
